Чехол защитный ЧЗ для использования совместно с термопарными вставками

6 570 ₽/шт

Варианты цен

6 570 ₽/шт

Подробности

Много

Нашли дешевле?

Чехлы защитные служат в качестве запасной защитной части для высокотемпературных датчиков ДТП моделей 125, 135, 225, 145, 155 и 165, так и вспомогательной при использования совместно с термопарными вставками ДТПХхх1 на основе КТМС.

Материал погружной части чехлов защитных моделей 125, 135 и 225 выполнен из жаростойких сталей и сплавов. ЧЗ защищает измерительную часть от физических и химических воздействий – удары, термоудары, абразивный износ, коррозия и т.д.

Если исключены удары чехла или термоудары, то рекомендуется использовать чехлы с керамической погружной частью моделей 145, 155 и 165. Керамика чехлов – корунд CER795 – твердая и газоплотная. Позволяет защитить вставляемую внутрь термопару от агрессивного воздействия внешней среды.

Таблица 1. Геометрические размеры чехлов защитных

Конструктивное исполнение	Модель	Параметры	Материал	Длина L	Длина l
ЧЗ-125	125	D = 20 мм	сталь 12Х18Н10Т сталь15Х25Т сталь AISI316Ti сталь AISI 310 сталь ХН45Ю	250, 320, 400, 500, 630, 800, 1000, 1250

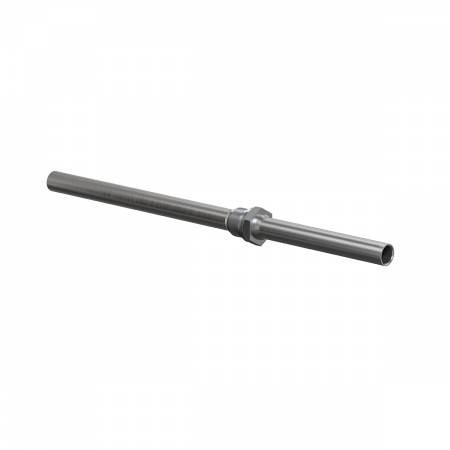

ЧЗ-135	135	D = 20 мм M = 27×2 мм S = 32 мм			160 мм
ЧЗ-225	225	D = 20 мм	сталь ХН45Ю/12Х18Н10Т		L/2
ЧЗ-145	145	D = 12 мм D1 = 20 мм	корунд CER795/12Х18Н10Т		80 мм при L = 320, 400, 500, 630 200 мм при L = 800 400 мм при L = 1000 650 мм при L = 1250
ЧЗ-155	155	D = 20 мм, D1 = 30 мм
ЧЗ-165	165	D = 20 мм D1 = 30 мм M = 27×2 мм S = 32 мм			250 мм

Таблица 2. Длина монтажной части L чехла защитного (ЧЗ) и соответствующая ему установочная длина монтажной части Lв термопарной вставки

Модель вставки	Длина монтажной части ЧЗ-ДТПхХХ5, мм
	250	320	400	500	630	800	1000	1250	1600	2000
	Установочная длина монтажной части Lв, мм
061 (как вставка в ДТПХ125, 225)	245	315	395	495	625	795	995	1245	1595	1995
071 (как вставка в ДТПХ135)	408	478	558	658	788	958	1158	1408	1758	2158
081 (как вставка в ДТПХ145)	274	344	424	524	654	824	1024	1274	1624	2024
091 (как вставка в ДТПХ155)	279	349	429	529	659	829	1029	1279	1629	2029
101(как вставка в ДТПХ165)	524	594	674	774	904	1074	1274	1524	1874	2274

Пример: при монтировании вставки в чехол защитный ЧЗ-ДТПК125-0.630 необходима вставка ДТПК061 длиной Lв = 625 мм.

Таблица 3. Дополнительные аксессуары

Внешний вид

Характеристики

Заказать

Коммутационная головка

для термодатчиков

Максимальный диаметр колодки: 42 мм
Расстояние между крепежными отверстиями: 33 мм
Количество крепежных отверстий: 4
Присоединение защитной арматуры для датчика: резьба внутренняя М20×1,5
Присоединение кабеля: кабельный ввод М20×1,5
Материал корпуса: алюминиевый сплав
Рабочая температура корпуса: −40...+300 °C
Материал уплотнений: резина NBR
Рабочая температура уплотнений: −40...+100 °C
Степень пылевлагозащиты: IP65

Головка датчика NAA-B-М20

00" data-sku="">заказать

Керамическая колодка

в коммутационную головку

Диаметр колодки: 42 мм
Материал колодки: тальковый фарфор
Расстояние между крепежными отверстиями: 33 мм
Количество клемм: 2 шт.
Материал клемм: никелированная медь
Количество винтов: 2 шт.
Материал винта: нержавеющая сталь

Керамический клеммник D42

00" data-sku="">заказать

Инфографика последовательности подключения

Последовательность подключения с керамическим чехлом

Последовательность подключения с металлическим чехлом
