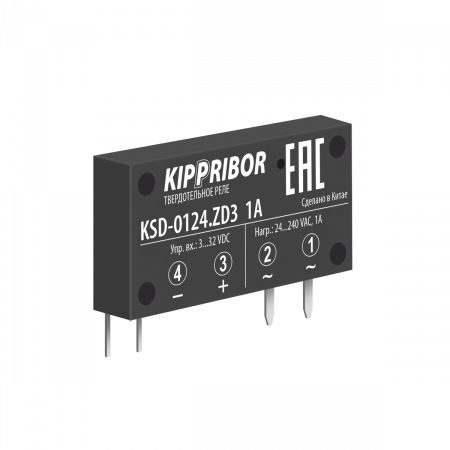

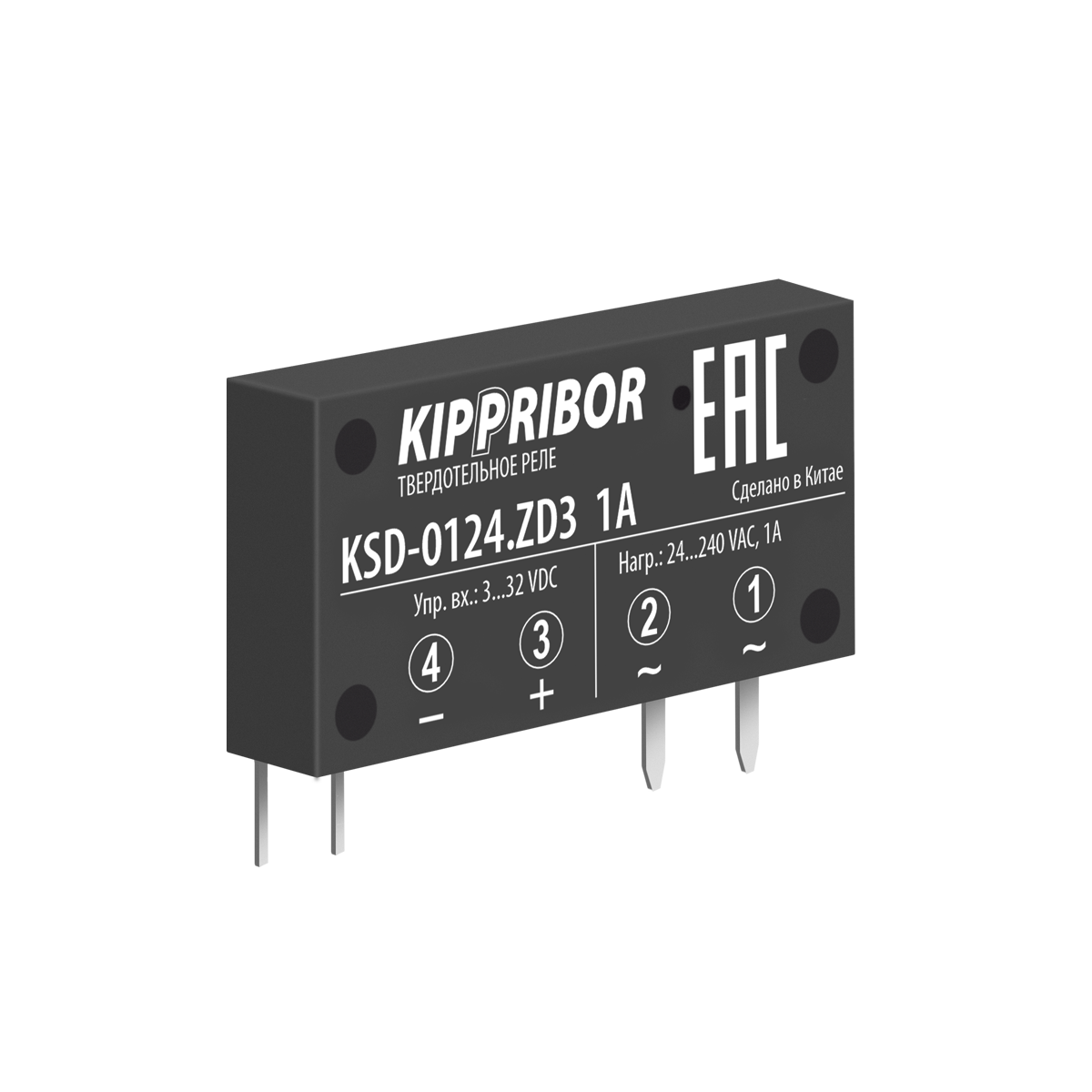

Реле твердотельное 1-ф, тип KSD, 2А
Миниатюрные твердотельные реле KIPPRIBOR серии KSD предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока. Используются для коммутации маломощной нагрузки, а также для развязки силовых и управляющих цепей в системах промышленной автоматики.
Преимущества миниатюрных твердотельных реле KIPPRIBOR серии KSD:
- Размеры и совместимость с монтажными розетками KIPPRIBOR серии PYF-011BE/3.24DC.24DC позволяют использовать ТТР серии KSD в качестве альтернативы обычным электромеханическим реле в системах автоматизации.
- В ТТР используются ключи высокого класса по напряжению, что наделяет их устойчивостью к высоковольтным всплескам питающей сети.
- Высокий эксплуатационный ресурс обеспечивается отсутствием подвижных частей ТТР.
- Малые габаритные размеры позволяют экономить монтажный объем шкафа.
- Бесшумная работа исключает акустический дискомфорт.
- Совместимость с промежуточными реле (при условии, что задействован только НО контакт).
- Возможен PCB-монтаж.
Технические характеристики входных цепей
| Параметр | Значение |
| Тип управляющего сигнала | Дискретный |
| Диапазон напряжения управляющего сигнала | 3…32 VDC |
| Напряжение гарантированного включения | ≥ 3 VDC |
| Напряжение гарантированного выключения | ≤ 1 VDC |
| Ток потребления цепи управления | ≤ 20 мА (±0,5 мА) |
| Время включения | ≤ 10 мс при f="50 Гц |
| Время выключения | ≤ 10 мс при f=50 Гц |
| Максимальная частота переключения | ≤ 50 Гц при f=50 Гц |
Технические характеристики выходных цепей
| Параметр | Значение |
| Номинальный ток ТТР | 2 А |
| Вид коммутируемого тока | Переменный |
| Минимальный коммутируемый ток | 0,1 А |
| Максимальный коммутируемый ток | 2 А |
| Ток утечки в закрытом состоянии | ≤ 10 мА |
| Скорость нарастания тока (di/dt) | 50 А/мкс |
| Диапазон напряжения питания нагрузки | 24…440 VAC |
| Частота источника питания нагрузки | 50 Гц |
| Максимальное пиковое напряжение | 900 VAC |
| Электрическая прочность изоляции | 1500 VAC (1 минута) |
| Сопротивление изоляции | 500 МОм (при 500 VDC) |
Общие технические характеристики твердотельных реле серии KSD
| Параметр | Значение |
| Температура эксплуатации | -30…+70°С |
| Охлаждение | Естественное без установки на радиатор |
| Материал корпуса | Пластик |
| Индикация наличия управляющего сигнала | Есть |
| Тип монтажа | Монтаж в розетку PYF-011BE/3.24DC.24DC |
| Масса | ≤ 18 г |
Схема подключения
