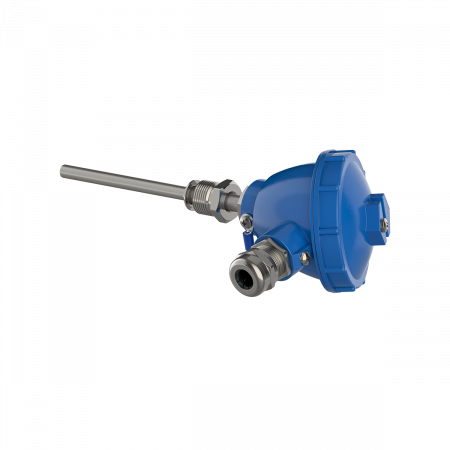

ДТСхх5М.RS термосопротивления с цифровым интерфейсом RS-485

ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).

ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и РТ100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.

Среда измерения

Твердые, жидкие, газообразные и сыпучие среды.

В состав термопреобразователей входят:

• первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
• измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Преимущества датчиков температуры с RS-485:

• Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП).
• Не занимают аналоговые входы.
• Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
• Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
• Передают данные напрямую в «облако».
• Увеличивают помехоустойчивость линии связи.
• Увеличивают длину линии связи до 1200 метров.

• Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивное исполнение	Модель	Параметры	Длина монтажной части L*, мм
	015	D = 8 мм	80, 100, 120, 160, 200, 250, 320, 400, 500,  630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм
	515	D=6 мм
Подвижный штуцер	035	D = 8 мм, M = 20х1,5 мм**, S = 22 мм	60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	045	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	335	D = 8 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	055	D = 10 мм, M = 20х1,5 мм**, S = 22 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20х1,5 мм**, S = 27 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20х1,5 мм**, S = 27 мм
	085	D = 10 мм, M = 27х2 мм**, S = 32 мм
Подвижный штуцер	095	D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм
	105	D = 8 мм, M = 20х1,5 мм**, S = 27 мм
	505	D=6 мм, M=20×1,5 мм**, S=27 мм
	325	Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М»	50, 80, 100, 120
	405	D = 5 мм	80, 100, 120, 160, 200, 250, 320
	125	D = 6 мм	60, 80, 100

* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

Примечание.

1. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.

2. Модель ДТС405М с сенсорами 50П и 100П не изготавливается.

3. При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.

Особенности монтажа

Датчик температуры для измерения температуры теплоносителя в трубопроводе	Датчик температуры для измерения температуры воздуха в воздуховоде
Отопление, ГВС, ИТП, ЦТП, котельные	Системы вентиляции и кондиционирования (ОВК / HVAC)
ДТС325М	ДТС405М
При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия: Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5). Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2). Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.	Рекомендации по монтажу ДТС405М: Фланец в комплекте. Датчик крепится к стенке воздуховода прямоугольного сечения с помощью фланца, входящего в комплект поставки с датчиков. Выбор глубины погружения. Фланец свободно перемещается по длине штока датчика и фиксируется с помощью крепежного винта на требуемом расстоянии от коммутационной головки.

Конструктивное исполнение коммутационных головок для ОВЕН ДТС.RS

Под НПЦ-1
Пластмассовая	Металлическая
Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 10 мм

Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
