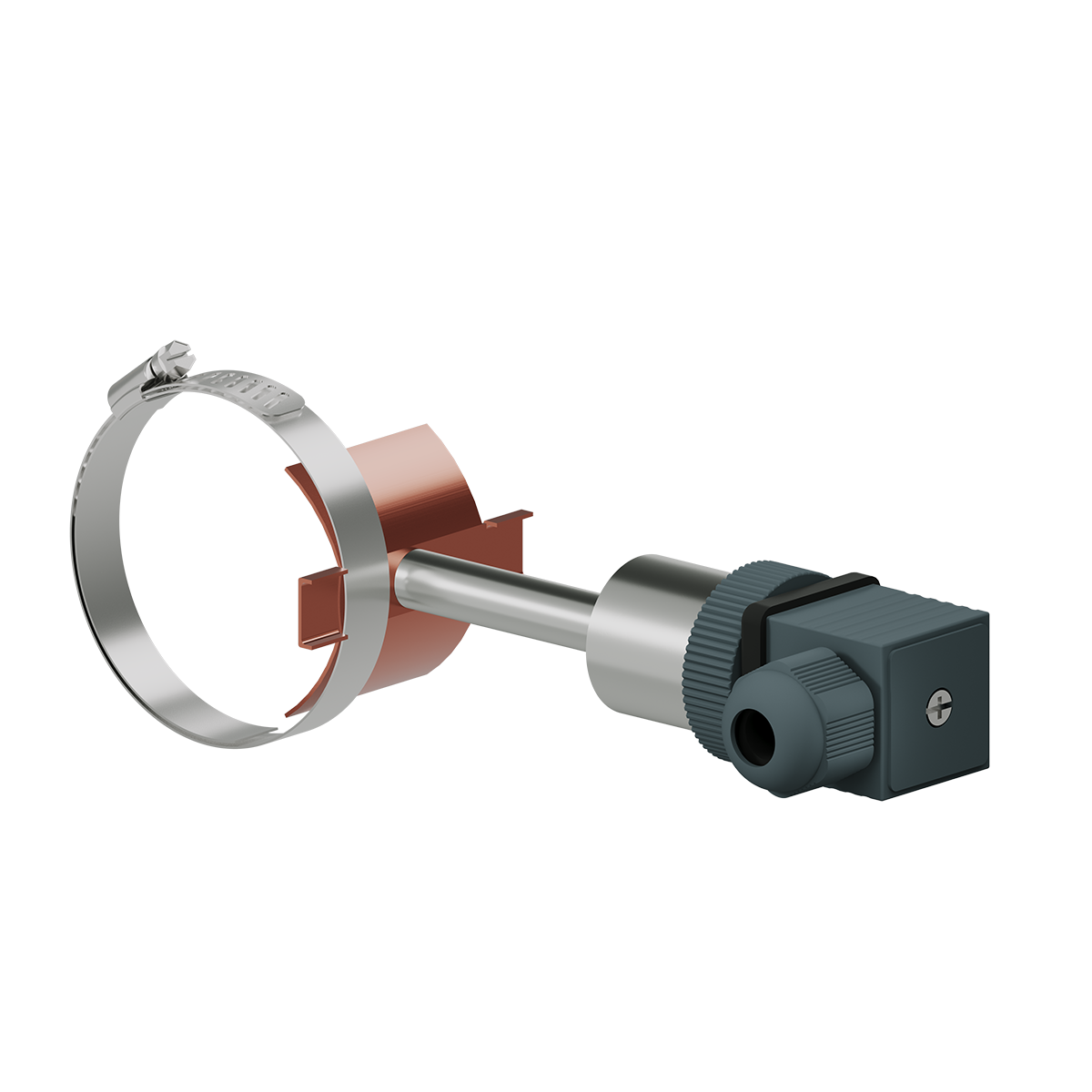

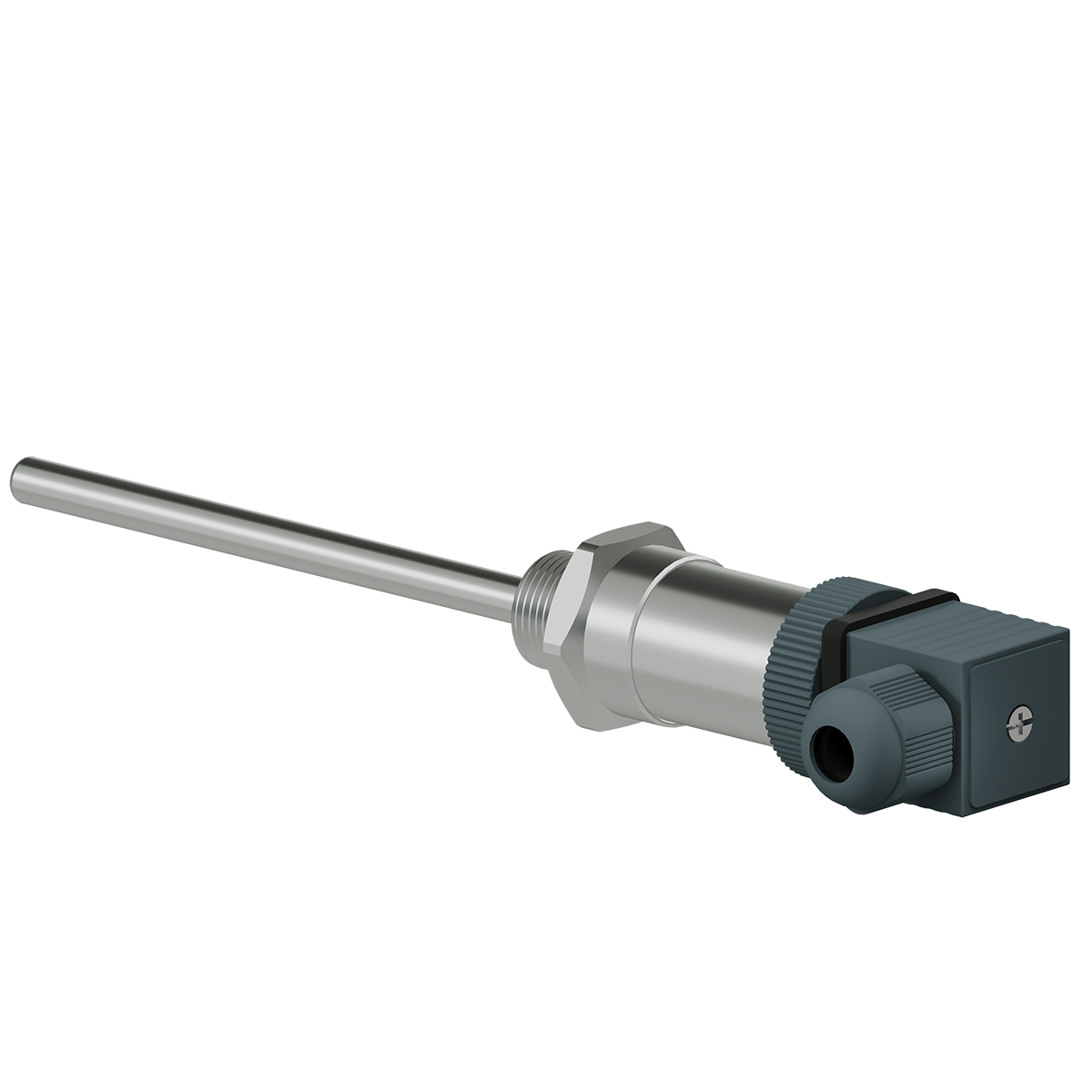

ДТСхх2 термосопротивления с коммутационным разъемом DIN
Датчики температуры ДТСхх2 с коммутационным разъемом DIN типа 43650 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Среда измерения
Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).
Отличительные особенности ДТСхх2 с DIN
- Удобство монтажа: DIN-разъем типа 43650.
- Большое количество исполнений за счет новой маркировки.
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчики без монтажных элементов (в гладкой защитной арматуре) соответствуют группе V2, с монтажными элементами – группе N2.
Основные характеристики
Вероятность безотказной работы при соблюдении условий эксплуатации:
ДТС с платиновым ЧЭ:
- от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- от -196 (-60 °С – для РТ100, РТ1000) до -50 °С и от +250 °С до + 450 °С – не менее 0,95 за 15 000 ч.
ДТС с медным ЧЭ:
- от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх2 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Стандартный срок производства – от 5 рабочих дней
| Характеристики | ДТСхх2 | ||
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П,100П | PT100,PT1000 |
| Диапазон измеряемых температур: | |||
| - класс допуска А |
| -100…+450 °C* | -30…+300 °C* |
| - класс допуска В и С | -50…+180 °C | -196…+500 °C* | -50…+500 °C* |
| Температура окружающей среды | -50…+85 °C | ||
| Показатель тепловой инерции | не более 10…30 с | ||
| Количество чувствительных элементов | 1 или 2 | ||
| Схема внутренних соединений проводников | 2 – двухпроводная 3 – трехпроводная (только с 1 ЧЭ) 4 – четырехпроводная (только с 1 ЧЭ) | ||
| Условное давление, не более: | |||
| – защитная арматура из стали с диаметром монтажной части до 6 мм | 0,4 МПа | ||
| – защитная арматура из стали с диаметром монтажной части 6 мм | 0,6 МПа | ||
| – защитная арматура из стали с диаметром монтажной части от 8 до 10 мм | 10 МПа | ||
| Сопротивление изоляции, не менее: | |||
| – при температуре (25 ± 10) °С; | 100 МОм | ||
| – при температуре от плюс 100 до плюс 250 °С; | 20 МОм | ||
| – при температуре от плюс 251 до плюс 450 °С; | 2,0 МОм | ||
| – при температуре от плюс 451 до плюс 660 °С | 0,5 МОм | ||
| Исполнение сенсора относительно корпуса | изолированный | ||
| Разъем | DIN типа 43650 | ||
| Тип резьбового штуцера | метрическая резьба, трубная резьба | ||
| Материал защитной арматуры | сталь 12Х18Н10Т медь (для ДТС222) | ||
| Степень защиты | IP65 | ||
| Средний срок службы | не менее 10 лет | ||
Примечание
* - для ДТС222 максимальная температура составляет +250 °C
В ГК «У2» вы можете оплатить товары как от физического, так и от юридического лица.
Безналичная оплата:
При выборе безналичного расчета мы выставляем счет, который вы получите от менеджера по электронной почте. После поступления средств на наш расчетный счет менеджер оперативно свяжется с вами для согласования условий доставки. Чтобы ускорить процесс, вы можете сообщить нам об оплате по телефону или отправить платежное поручение на owen@u2owen.ru.
Оплата через СБП:
Для физических лиц мы предусмотрели возможность оплаты с помощью системы быстрых платежей. Для этого мы формируем QR-код, который необходимо отсканировать с помощью приложения вашего банка и провести оплату. После поступления средств на наш расчетный счет менеджер оперативно свяжется с вами для согласования условий доставки.
Самовывоз:
Вы можете забрать заказ самостоятельно по следующему адресу:
г. Москва, ул. Электродная, 10с1 (Головной офис).
Доставка по Москве и Московской области:
Доставка осуществляется транспортными или курьерскими компаниями (Деловые линии, ПЭК, СДЭК, ЖелДорЭкспедиция, КурьерСервисЭкспресс, Достависта, Яндекс, Автотрейдинг, PonyExpress и другими). Стоимость доставки рассчитывается и оплачивается по тарифам выбранной компании.
Доставка в регионы:
После оплаты товара мы можем организовать доставку в ваш регион через транспортные компании (Деловые линии, ПЭК, СДЭК, ЖелДорЭкспедиция, КурьерСервисЭкспресс, Автотрейдинг, PonyExpress и другими). Для получения дополнительной информации свяжитесь с нашим менеджером по телефону +7 495 127-05-80.

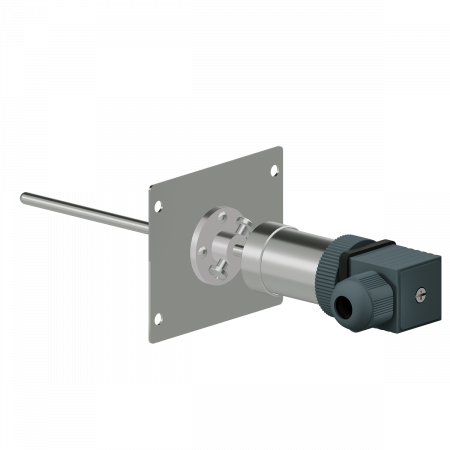

- ДТС012-РТ100.В3.6.120
- ДТС012-РТ100.В3.6.60
- ДТС032-100М.В3.10.800.120.М20Х1,5
- ДТС032-100М.В3.5.320.F
- ДТС032-100М.В3.6.800.120.М20Х1,5
- ДТС032-100М.В3.8.800.120.М20Х1,5
- ДТС032-100П.В3.10.800.120.М20Х1,5
- ДТС032-100П.В3.6.800.120.М20Х1,5
- ДТС032-100П.В3.8.800.120.М20Х1,5
- ДТС032-50М.В3.10.800.120.М20Х1,5
- ДТС032-50М.В3.5.320.F
- ДТС032-50М.В3.6.800.120.М20Х1,5
- ДТС032-50М.В3.8.800.120.М20Х1,5
- ДТС032-50П.В3.10.800.120.М20Х1,5
- ДТС032-50П.В3.6.800.120.М20Х1,5
- ДТС032-50П.В3.8.800.120.М20Х1,5
- ДТС032-РТ100.В3.10.800.120.М20Х1,5
- ДТС032-РТ100.В3.5.320.F
- ДТС032-РТ100.В3.6.800.120.М20Х1,5
- ДТС032-РТ100.В3.8.80.120.М20Х1,5
- ДТС032-РТ100.В3.8.800.120.М20Х1,5
- ДТС032-РТ1000.В2.6.100.60.М20Х1,5
- ДТС032-РТ1000.В2.6.120.60.М20Х1,5
- ДТС032-РТ1000.В2.6.150.60.М20Х1,5
- ДТС032-РТ1000.В2.6.180.60.М20Х1,5
- ДТС032-РТ1000.В2.6.80.50.G1/2
- ДТС032-РТ1000.В3.10.800.120.М20Х1,5
- ДТС032-РТ1000.В3.5.320.F
- ДТС032-РТ1000.В3.6.800.120.М20Х1,5
- ДТС032-РТ1000.В3.8.800.120.М20Х1,5

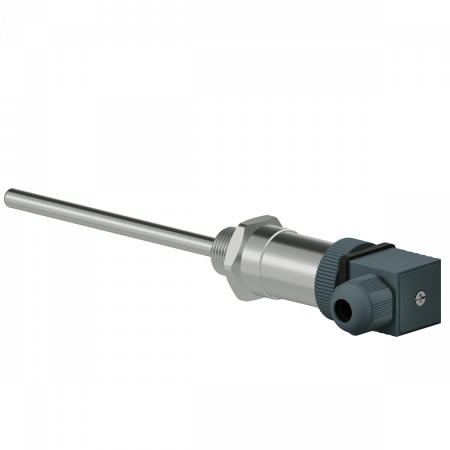

- ДТС042-100М.В3.8.800.М20Х1,5
