Блоки вентильные БВ для безопасного монтажа/демонтажа датчиков, преобразователей давления
Блоки вентильные предназначены для безопасного подключения и демонтажа преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.
Конструктивные особенности
Конструкция блока может иметь от 1 до 3 вентилей:

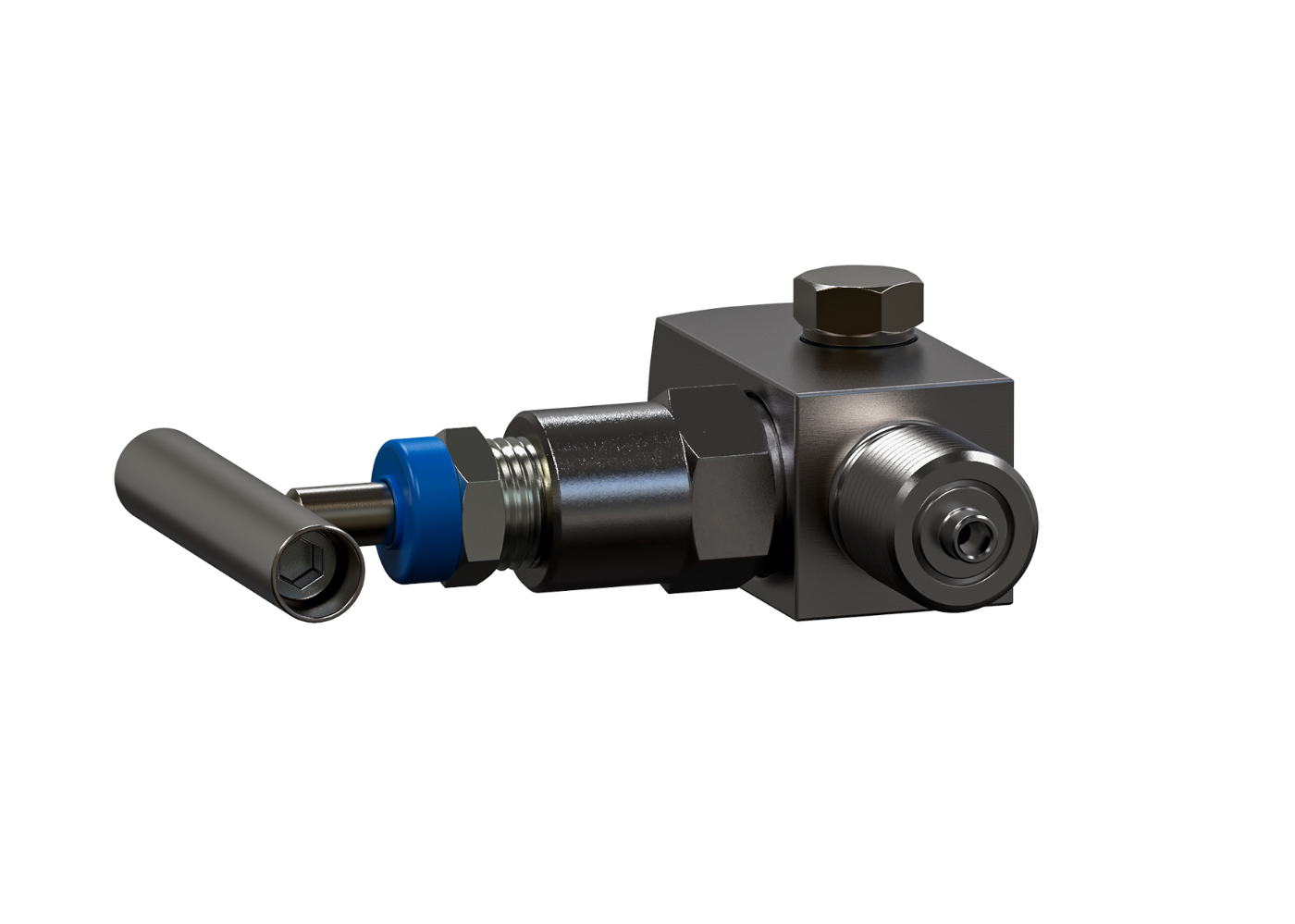

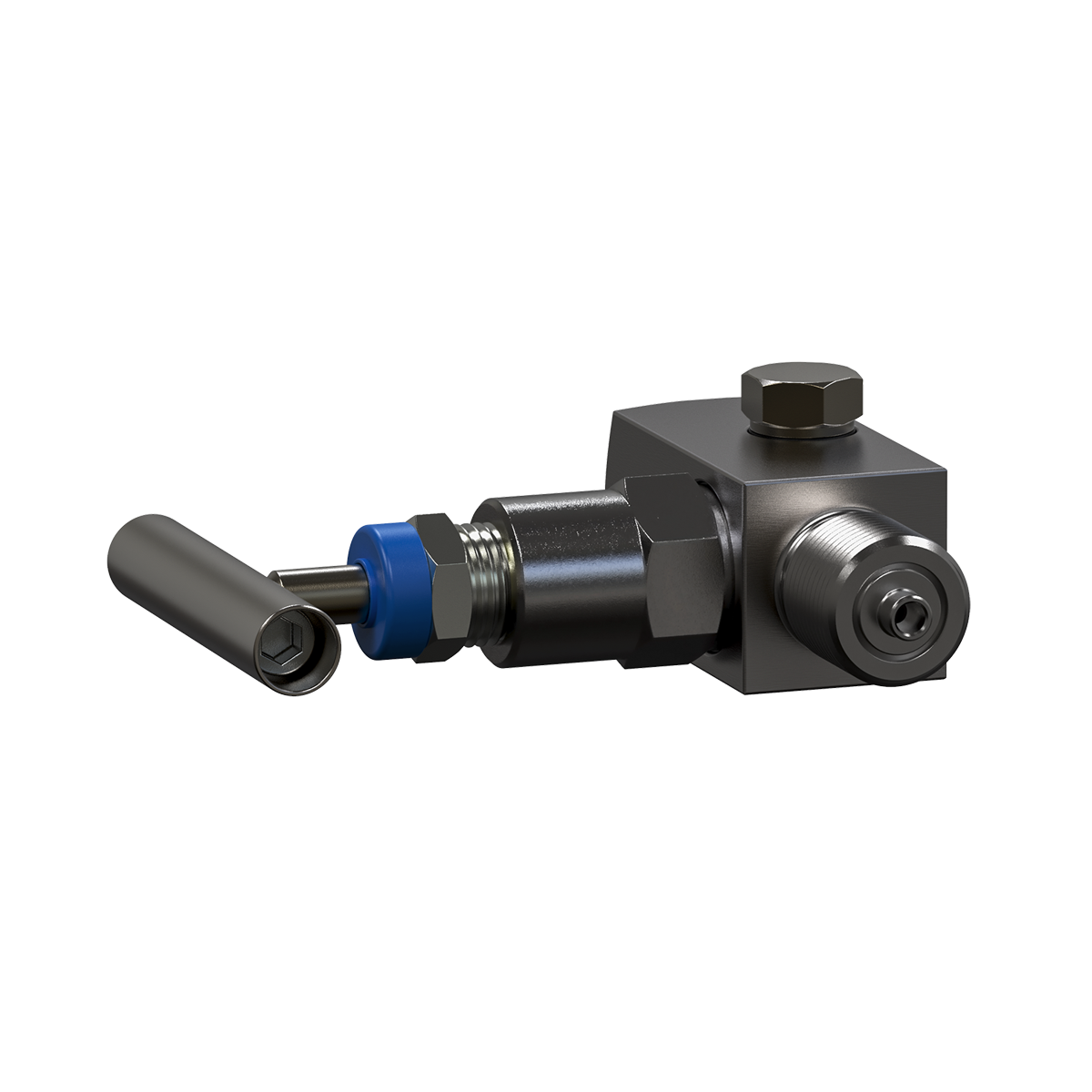

Блок одновентильный БВ-113 – один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой М10×1.

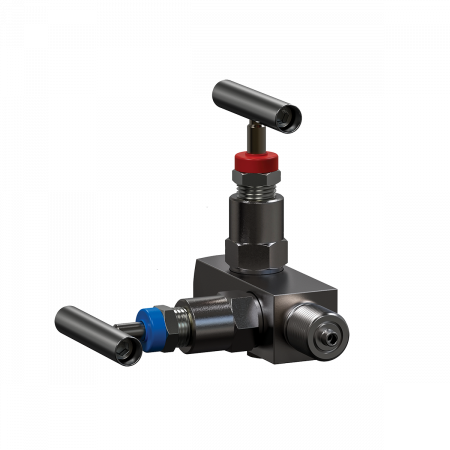

Блок двухвентильный БВ-211 – один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Дренажный канал перекрыт винтовой пробкой М10×1.

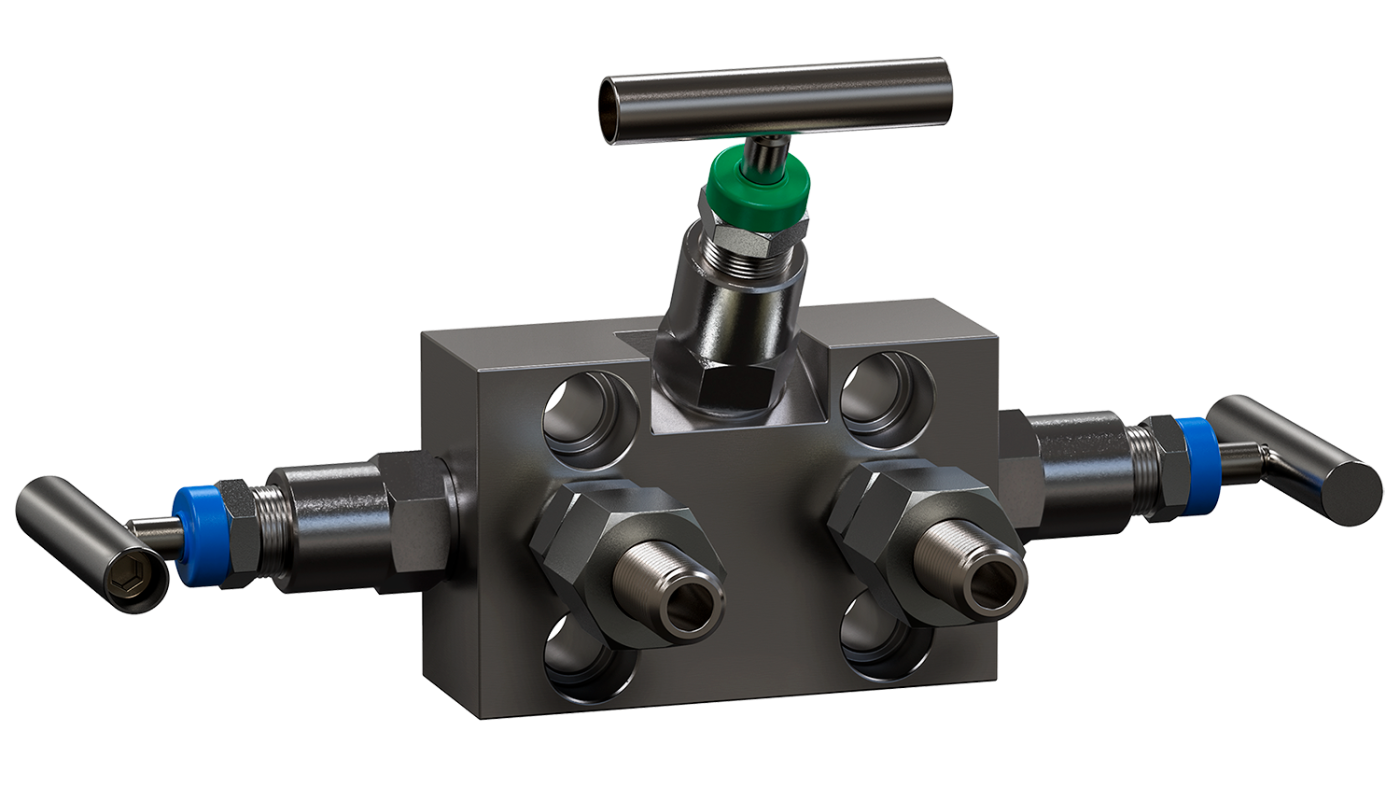

Блок трёхвентильный БВ-310 – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют.
Блок трёхвентильный БВ-312 – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Жидкость, пар, газ (кроме кислорода и кислородосодержащих сред, вступающих в реакцию с материалами изделия) |
| Допускаемое давление рабочей среды | 40 МПа (400 атм.) |
| Диапазон температур рабочей среды | -40…+180 °С |
| Температура окружающей среды | -40…+70 °С |
| Присоединение к технологической линии | Внешняя М20×1,5 (манометрический тип штуцера) |
| Присоединение к преобразователю | Внутренняя М20×1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм |
Материалы деталей БВ, контактирующих с рабочей средой
| Элемент БВ | Материал |
| Корпус вентильного блока | Сталь 08Х18Н10 ГОСТ 5632 |
| Корпус вентиля | Сталь 08Х18Н10 ГОСТ 5632 |
| Кольцо сальниковое | PTFE |
| Шпиндель | Сталь 08Х18Н10 ГОСТ 5632 |
Конструктивные исполнения
| Модель (обозначение при заказе) / Изображение | Габаритные размеры | Принципиальная гидравлическая схема |
 БВ-113.40
|  |  |
 БВ-211.40
|  |  |
 БВ-310.40
|  |  |
 БВ-312.40
|  |  |
Комплектация
| Модификация | Комплектация |
| БВ-113.40 | Паспорт Паронитовая прокладка – 2 шт. |
| БВ-211.40 | Паспорт |
| БВ-310.40 | Паспорт Винт DIN912 – 4 шт. Накидная гайка М20×1,5 – 2 шт. Ниппель – 2 шт. Фторопластовая прокладка – 2 шт. Медная прокладка – 2 шт. |
| БВ-312.40 | Паспорт Винт DIN912 – 4 шт. Накидная гайка М20×1,5 – 2 шт. Ниппель – 2 шт. Фторопластовая прокладка – 2 шт. Медная прокладка – 2 шт. |
